सीवेज सक्शन टैंकर ट्रक

चांग्शा Zoomlion पर्यावरण उद्योग कं, लि

▼ Rओडक्टविनिर्देश

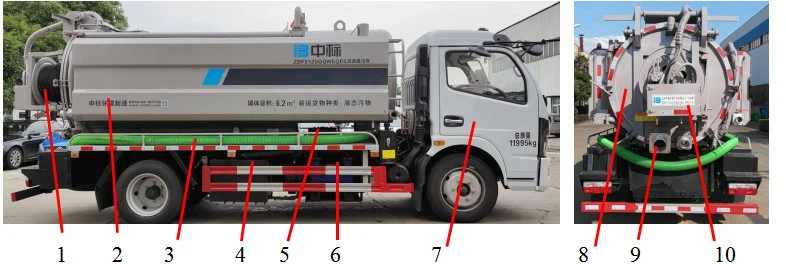

1. नली रील 2. साफ पानी की टंकी 3. सक्शन नली 4. ठंडा पानी की टंकी 5. उच्च दबाव पानी पंप 6. पानी की अंगूठी वैक्यूम पंप 7. चेसिस 8. सीवेज टैंक 9. नाली आउटलेट 10. ऑपरेशन बॉक्स टाइपजेडबीएफ 5120 जीक्यूडब्ल्यूईक्यूई 6 सीवेज सक्शन टैंकर ट्रक हमारी कंपनी द्वारा विकसित एक विशेष नगरपालिका वाहन है। यह मुख्य रूप से शहरी सीवरों, वर्षा जल कुओं, अवसादन कुओं और खाई के ड्रेजिंग, सफाई और सीवेज सक्शन पर लागू होता है। यह तेल शोधन, लोहा और इस्पात, रासायनिक उद्योग, आवास प्रबंधन, स्वच्छता और अन्य उद्योगों में पाइपलाइन की सफाई के साथ-साथ अपशिष्ट जल और तलछट के चूषण, परिवहन और निर्वहन के लिए भी उपयुक्त है।

Fक्रियाएँ:

• ड्रेजिंग: चेसिस इंजन 21MPa और 211l / min के उच्च गति वाले जल प्रवाह का उत्पादन करने के लिए सैंडविच पावर टेक-ऑफ के माध्यम से संचालित करने के लिए उच्च दबाव वाले पानी पंप को चलाता है। उच्च दबाव वाली रबर की नली के माध्यम से विशेष नोजल के आगे और पीछे की दिशाओं से उच्च दबाव वाले जल प्रवाह का छिड़काव किया जाता है। सीवर में, आगे का जेट सामने की रुकावट को दूर कर सकता है, और पीछे वाला जेट पाइप की दीवार को धो सकता है और तलछट को धो सकता है। साथ ही, प्रतिक्रिया बल भी नोजल और उच्च दबाव नली को लगातार आगे बढ़ने के लिए प्रेरित करता है, ताकि पाइपलाइन को ड्रेज किया जा सके। हाइड्रोलिक रूप से संचालित पानी की पाइप रील नोजल की चलती दिशा और गति को नियंत्रित कर सकती है। जब नोजल आगे बढ़ता है, तो यह सामने की रुकावट को दूर कर सकता है और पाइप की दीवार को फ्लश कर सकता है। जब यह पीछे की ओर जाता है, तो यह तलछट को बेहतर ढंग से दूर कर सकता है और इसे गड्ढे के मुहाने पर खुले कैसॉन में ला सकता है। बार-बार निस्तब्धता का प्रभाव बेहतर होता है।

•


• Ø सीवेज सक्शन टैंकर ट्रक सक्शन: चेसिस इंजन की तरफ से पावर टेक-ऑफ पानी की रिंग वैक्यूम पंप को सील सीवेज टैंक में वैक्यूम उत्पन्न करने के लिए ड्राइव करता है, सीवेज सक्शन पाइप को कीचड़ में डालें, और सीवेज को सीवेज टैंक में चूसा जाता है वायुमंडलीय दबाव की कार्रवाई के तहत। सीवेज को फ़िल्टर किया जाता है और सीवर में वापस कर दिया जाता है। सीवेज को सीवेज टैंक में जमा किया जाता है और निर्वहन के लिए निर्दिष्ट स्थान पर ले जाया जाता है।

• सीवेज की सफाई: वैक्यूम पंप सीवेज सक्शन पाइप में वैक्यूम और हाई-स्पीड वायु प्रवाह उत्पन्न करता है। सीवेज सक्शन पाइप को कम पानी और कुछ कठोरता के साथ कीचड़ में डालें, या सीवेज सक्शन पाइप के मुंह को कीचड़, रेत, कचरा आदि के साथ संरेखित करें। इन प्रदूषकों को उच्च गति वाले वायु प्रवाह की क्रिया के तहत सीवेज टैंक में लाया जाता है। . सीवेज की सफाई का पूरा काम।

▼ Mऐन संरचना और प्रदर्शन सुविधाएँ
वैक्यूम सक्शन सिस्टम:

• पानी की अंगूठी वैक्यूम पंप को कम लागत और बड़े चूषण के साथ अपनाया जाता है, जो प्रदर्शन में गिरावट के बिना लंबे समय तक संचालन सुनिश्चित कर सकता है, और अधिकतम वायु निष्कर्षण 9 मीटर / मिनट है, सीमा वैक्यूम डिग्री 93 प्रतिशत तक पहुंच जाती है।

• सीवेज टैंक 5 मिमी स्टील प्लेट से बना है, बेलनाकार, बैक कवर के स्वचालित उद्घाटन और समापन के साथ, उच्च तरल स्तर अवलोकन खिड़की के साथ, 7.3m3 की कुल मात्रा और 6.2m3 की घोषणा मात्रा के साथ।

• सीवेज सक्शन पाइप एक पीवीसी नली को 8 मीटर की लंबाई और 100 मिमी के व्यास के साथ गोद लेती है। त्वरित कनेक्टर टैंक पर सीवेज सक्शन पाइप से जुड़ा है। सीवेज सफाई और सक्शन ऑपरेशन की सुविधा के लिए फ्रंट एंड एक विशेष एंटी ब्लॉकिंग सीवेज सक्शन कनेक्टर से लैस है।

• मैनुअल हाइड्रोलिक वाल्व का उपयोग सीवेज टैंक के पीछे के कवर को खोलने और बंद करने, टैंक को पलटने और रीसेट करने के लिए किया जाता है, जो संचालित करने में आसान है और इसमें कुछ दोष हैं।

• Ø इसमें कुशल और तेज गंदगी अवशोषण कार्य है। गंदगी अवशोषण गहराई 4.5 मीटर से अधिक है, और ग्रैंड स्लैम अवशोषण समय 6 मिनट (गहराई 1.5 मीटर) से कम है।

उच्च दबाव ड्रेजिंग और सफाई व्यवस्था:

• प्लंजर टाइप हाई-प्रेशर वॉटर पंप को 21MPa के रेटेड प्रेशर, 211l / मिनट के फ्लो, हाई प्रेशर और बड़े फ्लो और हाई ड्रेजिंग एफिशिएंसी के साथ अपनाया जाता है।

• साफ पानी की टंकी को सीवेज टैंक के दोनों किनारों पर रखा जाता है और एक दूसरे से जोड़ा जाता है, जिसकी कुल मात्रा 3 m3 होती है। पूरे टैंक के ड्रेजिंग ऑपरेशन में एक बार में लगभग 15 मिनट लग सकते हैं।

• 19 मिमी के व्यास के साथ 60 मीटर विशेष उच्च दबाव रबर की नली, हल्के वजन, घर्षण प्रतिरोध और मजबूत सतह खरोंच प्रतिरोध। नली रील पर घाव है, और मोटर रोटेशन को चलाती है, जो आगे और पीछे हो सकती है। नली फैली हुई है और पीछे हटती है।

• दो नोजल मानक के रूप में कॉन्फ़िगर किए गए हैं। प्रत्येक नोजल में एक फॉरवर्ड नोजल और 10 बैकवर्ड नोजल होते हैं, जो 150-600mm के व्यास वाले ड्रेजिंग पाइप के लिए उपयुक्त होते हैं।

• नोजल और रबर की नली के आगे और पीछे मैनुअल हाइड्रोलिक वाल्व द्वारा संचालित होते हैं, और थ्रॉटल आकार समायोजन मैनुअल पुल लॉक द्वारा संचालित होता है, जो सरल और विश्वसनीय है।

▼ मुख्य तकनीकी पैरामीटर

▼ उत्पाद शीर्ष विन्यास
