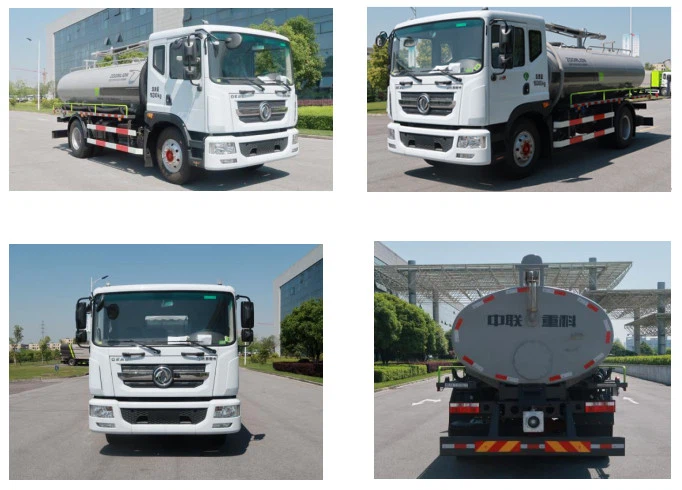

16 टन खाद सक्शन ट्रक

Pउत्पादविनिर्देश

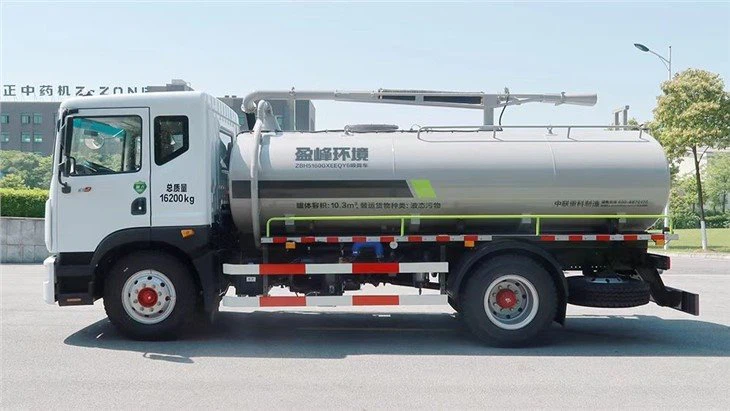

ZBH5160GXEEQY6 16 टन खाद सक्शन ट्रक को डोंगफेंग मोटर कंपनी लिमिटेड के EQ1165LJ9CDE ट्रक के द्वितीय श्रेणी चेसिस से परिष्कृत किया गया है, जो सीवेज टैंक, बूम रोटेटिंग मैकेनिज्म, सीवेज सक्शन पाइप, वैक्यूम पंप और इसके ट्रांसमिशन सिस्टम, पानी से लैस है। टैंक, विद्युत और गैस प्रणाली और अन्य विशेष उपकरण। यह मुख्य रूप से सीवर और सेप्टिक टैंक जैसे तलछट के चूषण, परिवहन और निर्वहन के लिए उपयोग किया जाता है।

कार्यों

सीवर और सेप्टिक टैंक जैसे तलछट का सक्शन, परिवहन और निर्वहन।

आवेदन पत्र
16 टन खाद सक्शन ट्रक सेप्टिक टैंक फेकल अवशेष तरल, लैंडफिल लीचेट, फैक्ट्री अपशिष्ट जल और अन्य तरल पदार्थों के कुशल चूषण, निर्वहन और परिवहन के लिए उपयुक्त है।

मुख्य संरचना और प्रदर्शन विशेषताएं

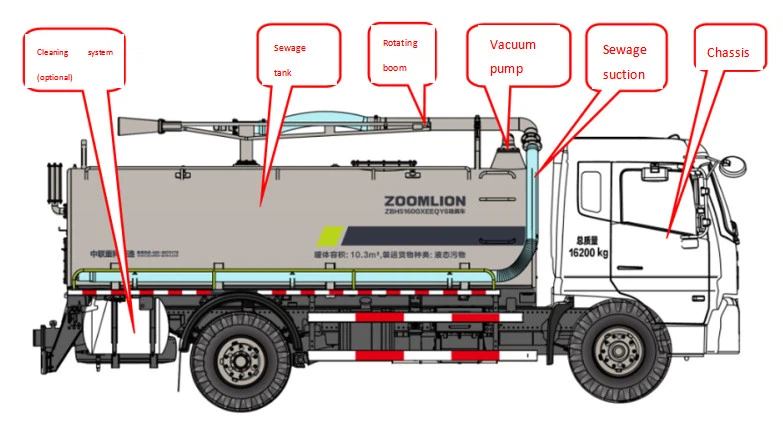

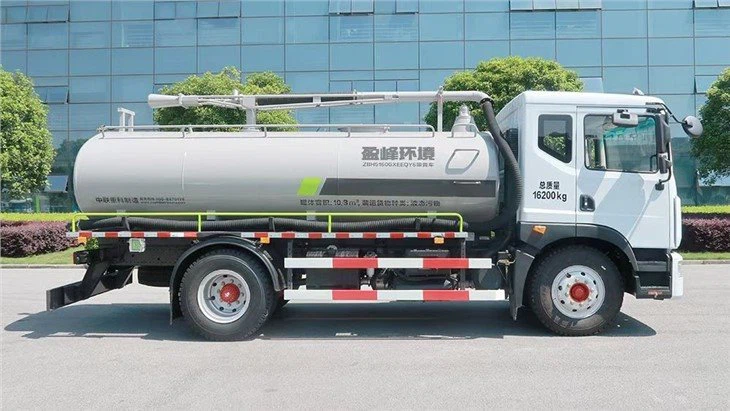

मॉडल ZBH5160GXEEQY6 16 टन खाद सक्शन ट्रक ऑटोमोबाइल चेसिस, वैक्यूम सीवेज सक्शन सिस्टम, रोटेटिंग बूम, क्लीनिंग सिस्टम (वैकल्पिक) और अन्य मुख्य घटकों से बना है। संरचना संरचना के योजनाबद्ध आरेख के लिए चित्र 1-1 देखें।

ZBH5160GXEEQY6

1.Cहसीस
चेसिस। डोंगफेंग मोटर कं, लिमिटेड द्वारा निर्मित डोरिका eq1165lj9cde क्लास II वाहन के चेसिस को मजबूत शक्ति और मजबूत असर क्षमता के साथ परिष्कृत किया गया है।
यन्त्र। Guangxi Yuchai ycs04200-68 147kw की रेटेड शक्ति और 2300r / मिनट की रेटेड गति के साथ डीजल इंजन अपनाया गया है, और उत्सर्जन राष्ट्रीय छह मानकों को पूरा करता है।
2. वैक्यूम सक्शन सिस्टम
वैक्यूम सीवेज सक्शन सिस्टम में वैक्यूम पंप ट्रांसमिशन डिवाइस, वैक्यूम पंप और पाइपलाइन, रोटेटिंग बूम और सीवेज सक्शन पाइप असेंबली, सीवेज टैंक आदि शामिल हैं।
3. वैक्यूम पंप और ट्रांसमिशन डिवाइस
वैक्यूम पंप और ट्रांसमिशन डिवाइस मुख्य रूप से साइड पावर टेकऑफ़, ट्रांसमिशन शाफ्ट, वैक्यूम पंप आदि से बने होते हैं।
चेसिस इंजन से पावर ट्रांसमिशन के साइड पावर टेक-ऑफ से निकाला जाता है और ट्रांसमिशन शाफ्ट के माध्यम से वैक्यूम पंप को प्रेषित किया जाता है। पावर टेकऑफ़ का संयोजन और पृथक्करण विद्युत रूप से नियंत्रित और वायवीय रूप से संचालित होता है, और नियंत्रण स्विच को कैब में व्यवस्थित किया जाता है
4. वैक्यूम पंप और पाइपलाइन
वैक्यूम पंप और पाइप वैक्यूम पंप, प्राइमरी ऑयल-गैस सेपरेटर, सेकेंडरी ऑयल-गैस सेपरेटर, गैस-वाटर सेपरेटर, फोर-वे वाल्व, ब्लोडाउन बॉल वाल्व आदि से बने होते हैं।
घूर्णन बूम मैन्युअल रूप से 360 डिग्री घूम सकता है और ऑपरेशन बंद होने पर बोल्ट के साथ सीवेज टैंक पर तय किया जाता है; सीवेज सक्शन नली की कुल लंबाई 7 मीटर है, और सीवेज सक्शन पाइप का व्यास 100 मिमी है।
घूर्णन बूम के समर्थन में एक वायवीय निकास प्रणाली स्थापित की जाती है, जो सीवेज सक्शन पाइप में गंदगी को आसानी से हटा सकती है।
वैक्यूम गेज एक शॉक-प्रतिरोधी वैक्यूम गेज है। पहली बार इस गेज का उपयोग करते समय, कृपया गेज पोर्ट पर सीलिंग प्लग के छेद में एक छोटा छेद डालने के लिए एक छोटी सुई का उपयोग करें। वैक्यूम गेज में तेल विशेष उपकरण तेल है और इसे आकस्मिक रूप से प्रतिस्थापित नहीं किया जा सकता है। इसे वैक्यूम पंपिंग और प्रेशराइज्ड डिस्चार्ज के दौरान क्रमशः नकारात्मक दबाव और सकारात्मक दबाव के रूप में प्रदर्शित किया जाता है।
फोर-वे वाल्व का उपयोग वैक्यूम पंपिंग और प्रेशराइज्ड डिस्चार्ज के दो ऑपरेशन मोड को बदलने के लिए किया जाता है।
वायु-जल विभाजक वैक्यूम पंप की सुरक्षा के लिए हवा में पानी को अलग करता है। वैक्यूम पंप एक तेल सील रोटरी फलक वैक्यूम पंप है, जो चार-तरफा वाल्व रूपांतरण के माध्यम से वैक्यूम या संपीड़ित हवा को पंप कर सकता है, और चेसिस फ्रेम के अंदर स्थापित किया जाता है।
वैक्यूम पंप को लुब्रिकेट करने के लिए प्राइमरी और सेकेंडरी ऑयल-गैस सेपरेटर्स में लुब्रिकेटिंग ऑयल का इस्तेमाल किया जाता है। जब वैक्यूम पंप घूमता है, तो चिकनाई वाला तेल हवा के साथ निकल जाएगा। जब हवा प्राथमिक और द्वितीयक तेल-गैस विभाजकों के माध्यम से बहती है, तो तेल अलग हो जाएगा और पुनर्चक्रण के लिए फिर से वैक्यूम पंप को आपूर्ति की जाएगी।
सुरक्षा वाल्व का उपयोग चूषण के दौरान अत्यधिक नकारात्मक दबाव को रोकने के लिए किया जाता है। वैक्यूम सिस्टम की अधिकतम वैक्यूम डिग्री सुरक्षा वाल्व को समायोजित करके समायोजित की जा सकती है।
5. सक्शन पाइप असेंबली
सीवेज सक्शन पाइप 100 मिमी स्टील वायर क्लॉथ रबर की नली के आंतरिक व्यास वाला एक पाइप है, एक छोर घूर्णन बूम के साथ जुड़ा हुआ है, और दूसरा छोर गोबर के कुएं में डाला गया है। ऑपरेशन से पहले, विस्तार पाइप को सीवेज चूषण ऊंचाई के अनुसार आवश्यक लंबाई तक बढ़ाया जाना चाहिए, और विस्तार पाइप को त्वरित कनेक्टर के साथ सीवेज चूषण पाइप से जोड़ा जाना चाहिए।
6. सीवेज सिंचाई
सीवेज टैंक अण्डाकार बेलनाकार है, जो स्टील प्लेट से बना है, और टैंक की मात्रा 10.3M है। टैंक बॉडी की पिछली सीलिंग प्लेट पर एक जल स्तर गेज स्थापित किया गया है, और नीचे एक गोबर निर्वहन उपकरण स्थापित किया गया है। जल स्तर गेज के माध्यम से, यह सुनिश्चित करने के लिए टैंक में गंदगी की ऊंचाई देखी जा सकती है कि यह पूरी तरह से भरा हुआ है या नहीं; सिंचाई में गंदगी को नीचे के फेकल डिस्चार्ज डिवाइस के मैनुअल बॉल वाल्व के माध्यम से डिस्चार्ज किया जा सकता है।
रोटेटिंग बूम का स्लीविंग बेयरिंग पॉइंट और सीवेज सक्शन पाइप का इनलेट टैंक बॉडी के सामने के ऊपरी हिस्से में होता है। पहले सीवेज सक्शन नली के अंत को सीवेज में डालें। वैक्यूम पंप सीवेज टैंक में एक वैक्यूम उत्पन्न करता है। वायुमंडलीय दबाव और वायु प्रवाह की क्रिया के तहत कचरा, सीवेज, कीचड़ का पानी, आदि सीवेज सक्शन नली से सीवेज टैंक में चूसा जाता है।
सीवेज टैंक की अच्छी सीलिंग सुनिश्चित करने के लिए, सीवेज टैंक पर सभी सीलिंग प्लेटों को सील किया जाना चाहिए। टैंक को उतारने के बाद टैंक को समय पर साफ करें।
7. घूर्णन बूम

घूर्णन बूम का उपयोग सीवेज सक्शन नली का समर्थन करने के लिए किया जाता है और सीवेज सक्शन नली को 360 डिग्री के रोटेशन कोण के साथ एक चर आयाम के साथ उठाने, घुमाने और विस्तार करने के लिए ड्राइव करता है।
8.फेकल उत्सर्जन उपकरण
फेकल ड्रेनेज डिवाइस फेकल ड्रेनेज एल्बो और मैनुअल बॉल वाल्व से बना होता है। मैनुअल बॉल वाल्व के आउटलेट को सीवेज को निर्दिष्ट स्थान पर डिस्चार्ज करने के लिए बढ़ाया जा सकता है।
9. सफाई व्यवस्था (वैकल्पिक)
जब वाहन को साफ करने की आवश्यकता हो, स्प्रे गन कनेक्ट करें, जलमार्ग सफाई स्विच चालू करें, और डायाफ्राम पंप काम करना शुरू कर देता है, तब वाहन और जमीन को साफ किया जा सकता है। सफाई प्रणाली भी मल को आसानी से हिला और पतला कर सकती है।

10.Oपरेशन विधि
ऑपरेटिंग डिवाइस की व्यवस्था और कार्य
ZBH5160GXEEQY6 सेप्टिक ट्रक के ऑपरेटिंग डिवाइस को तीन भागों में बांटा गया है। पहला भाग कैब में है। दूसरा भाग कार बॉडी के बीच में फोर-वे वॉल्व पर है। तीसरा भाग वाहन बॉडी के दाईं ओर के पिछले हिस्से में ऑपरेशन बॉक्स है।

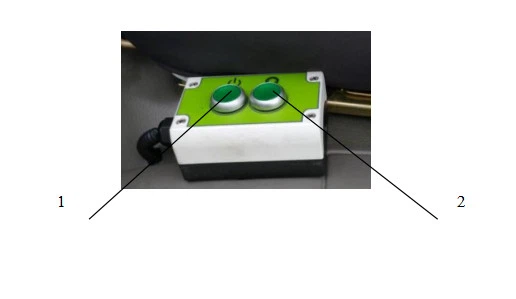

कैब में ऑपरेटिंग डिवाइस विशेष काम करने वाले डिवाइस का पावर टेकऑफ़ कंट्रोल बटन है।
पावर टेकऑफ़ बटन और विशेष कार्यशील डिवाइस के पावर बटन का योजनाबद्ध आरेख चित्र 3-1 में दिखाया गया है।

वाहन निकाय का मध्य संचालन उपकरण
ZBH5160GXEEQY6 सेप्टिक ट्रक का केंद्रीय ऑपरेटिंग डिवाइस कार के बाईं ओर के बीच में सीवेज टैंक के नीचे सेकेंडरी ऑयल-गैस सेपरेटर के फिलर पर फोर-वे वॉल्व और बॉल वॉल्व पर स्थित है। फोर-वे वाल्व हैंडल की कार्य स्थिति के लिए अंजीर देखें। 3-2।
जब चार-तरफा वाल्व के ऑपरेटिंग हैंडल को वापस खींच लिया जाता है, तो चार-तरफा वाल्व को चूषण स्थिति में रखा जाता है, और द्वितीयक तेल-गैस विभाजक के तेल भराव पर गेंद वाल्व खोला जाता है (ईंधन इंजेक्शन नियंत्रित किया जा सकता है) . वैक्यूम पंप का एयर इनलेट चैंबर सीवेज टैंक से जुड़ा है, जो सक्शन वैक्यूम अवस्था में है, और सिस्टम सीवेज सक्शन ऑपरेशन करता है;
जब फोर-वे वाल्व के ऑपरेटिंग हैंडल को आगे खींचा जाता है, तो फोर-वे वाल्व को डिस्चार्ज पोजीशन में रखा जाता है, और सेकेंडरी ऑयल-गैस सेपरेटर के ऑयल फिलर पर बॉल वाल्व बंद हो जाता है (जो इनलेट प्रेशर को सुनिश्चित कर सकता है) ) वैक्यूम पंप का इनलेट कक्ष वातावरण से जुड़ा हुआ है, वैक्यूम पंप संपीड़ित हवा का उत्पादन करता है, और सिस्टम सीवेज डिस्चार्ज ऑपरेशन करता है;
वैक्यूम पंप बंद होने पर चार-तरफा वाल्व ऑपरेटिंग हैंडल को संचालित किया जाना चाहिए।
चित्र 3-2 फोर-वे वाल्व चेंज-ओवर हैंडल की कार्य स्थिति
वाहन बॉडी के पीछे ऑपरेटिंग डिवाइस (स्प्रे बंदूक का कार्य वैकल्पिक सफाई प्रणाली का कार्य है)

वाहन बॉडी के पीछे ऑपरेटिंग डिवाइस


ZBH5160GXEEQY6 सेप्टिक ट्रक बॉडी के पीछे ऑपरेटिंग डिवाइस का स्विच बॉक्स कार बॉडी के दाहिने पीछे सीवेज टैंक पर स्थित है। एग्जॉस्ट वाल्व के खुलने और बंद होने और स्प्रे गन वाटर पंप के खुलने और बंद होने को इलेक्ट्रिक कंट्रोल द्वारा नियंत्रित किया जाता है।

वाहन बॉडी के पिछले हिस्से में ऑपरेटिंग डिवाइस स्विच बॉक्स नॉब के उपयोग और संचालन के लिए तालिका 3-2 देखें:


तालिका 3-2 वाहन बॉडी के पिछले हिस्से में ऑपरेटिंग डिवाइस स्विच बॉक्स नॉब के संचालन निर्देश

मुख्य तकनीकी पैरामीटर

Mऐन फायदे
1.श्रेष्ठ प्रदर्शन
वैक्यूम पंप में मजबूत कार्य क्षमता होती है। अधिकतम वैक्यूम डिग्री 93 प्रतिशत है, जिसमें उच्च चूषण दक्षता, तेल-गैस पृथक्करण, गैस-जल पृथक्करण आदि की विशेषताएं हैं।
चूषण गहराई गहरी है। सक्शन की गहराई व्हील बेयरिंग सतह के नीचे 4.5 मीटर से कम नहीं होनी चाहिए।
घूर्णन बूम में बेहतर संरचना होती है। सीवेज सक्शन पाइप का समर्थन करने वाला घूर्णन बूम क्षैतिज रूप से 360 डिग्री घूम सकता है और ऊपर और नीचे उठा सकता है, जो सीवेज सक्शन ऑपरेशन के लिए सुविधाजनक है।
वैक्यूम सिस्टम एक एग्जॉस्ट डिवाइस से लैस है। सीवेज सक्शन पाइप में मल को ऑपरेशन के बाद आसानी से छोड़ा जा सकता है, और ऑपरेशन हल्का होता है।
सफाई व्यवस्था स्थापित करें (वैकल्पिक)। यह पके हुए मल और स्लैग को धो सकता है और हिला सकता है और पूरे वाहन को साफ कर सकता है।
इसमें रिमोट फेकल सक्शन का कार्य है। क्षैतिज फेकल सक्शन दूरी लगभग 15 मीटर तक पहुंच सकती है।
तेजी से शौच। वायवीय दबाव निर्वहन समारोह सेट करें, जो सुरक्षित रूप से और जल्दी से मल का निर्वहन कर सकता है।
बड़े टैंक की मात्रा। टैंक की मात्रा 10.3M ³ तक पहुँच जाती है, यह अधिक गंदगी धारण कर सकती है।
2.Sगुणवत्ता में श्रेष्ठ

ठोस टैंक संरचना। टैंक बॉडी ठोस सामग्री और टिकाऊ संरचना के साथ 6 मिमी मोटी स्टील प्लेट से बना है।
उच्च सहायक विन्यास। वैक्यूम पंप उच्च वैक्यूम डिग्री, बेहतर प्रदर्शन और विश्वसनीय कामकाजी प्रदर्शन के साथ घरेलू प्रसिद्ध ब्रांडों को अपनाता है।
3.Sअफ़सोस और भरोसेमंद

टैंक गंदगी जल स्तर गेज से लैस। सीवेज टैंक एक तरल स्तर गेज से सुसज्जित है, जो देख सकता है कि टैंक भरा हुआ है या नहीं।
फुल टैंक अलार्म डिवाइस से लैस। सीवेज टैंक कर्मचारियों को याद दिलाने के लिए टैंक भर जाने पर एक बीप देने के लिए एक एंटी ओवरफ्लो अलार्म डिवाइस से लैस है।

Oवैकल्पिक उपकरण
