कचरा संपीड़न स्थानांतरण स्टेशन

उत्पाद अवलोकन

LYSZ18A कचरा संपीड़न स्थानांतरण स्टेशन एक कचरा संपीड़न और उपचार उपकरण है जो उन्नत तकनीक और प्रक्रिया के साथ स्वतंत्र रूप से हमारी कंपनी द्वारा स्वच्छता उपकरण और कचरा संग्रह और हस्तांतरण मोड की घरेलू बाजार की मांग के अनुसार विकसित किया गया है।
LYSZ18A कचरा संपीड़न स्थानांतरण स्टेशन क्षैतिज संपीड़न तकनीक का उपयोग करता है। कंप्रेसर और कचरा बिन को एकीकृत किया जाता है, और एकत्र किए गए ढीले घरेलू कचरे को वॉल्यूम को कम करने के लिए सीधे संलग्न कचरा बिन में संकुचित किया जाता है, कचरे में निहित सीवेज और गैस का निर्वहन किया जाता है, और फिर कैरिज डिटेटेबल कचरा ट्रक में स्थानांतरित किया जाता है। उपकरण में कम गंध, कोई माध्यमिक प्रदूषण, छोटे व्यवसाय क्षेत्र, लचीला और इतने पर की विशेषताएं हैं। यह शहरी क्षेत्रों में नए ट्रांसफर स्टेशन और पुराने स्टेशन पुनर्निर्माण के लिए विशेष रूप से उपयुक्त है जहां भूमि अधिग्रहण मुश्किल है और साइट छोटी है।

चित्र 1-5 LYSZ18A एकीकृत कचरा कंप्रेसर और उसके सहायक वाहन
तालिका 1-1 LYSZ18A एकीकृत कचरा कंप्रेसर का विन्यास

कार्य सिंहावलोकन

LYSZ18A कचरा संपीड़न स्थानांतरण स्टेशनों का उपयोग मुख्य रूप से रिक्शा और 1.5 टन से कम और 1.8 मीटर से कम चौड़ाई के छोटे मोटर वाहनों पर कचरा संग्रह के लिए किया जाता है, जैसा कि चित्र 2-1 और चित्र 2-2 में दिखाया गया है।

चित्र 2-1 रिक्शा पर सामग्रीचित्र 2-2 मध्यम और छोटे मोटर वाहनों को लोड करना

आवेदन की गुंजाइश
यह मुख्य रूप से शहरी सड़कों, वाणिज्यिक जिलों, आवासीय कारखानों, स्कूलों और अस्पतालों से घरेलू कचरे के संग्रह और हस्तांतरण के लिए उपयोग किया जाता है।

मुख्य संरचना और प्रदर्शन विशेषताओं

LYSZ18A एकीकृत कचरा कंप्रेसर मुख्य रूप से कम्प्रेशन बिन असेंबली, कचरा बॉक्स असेंबली, 'हेड असेंबली, अनलोडिंग डोर, फीडिंग मैकेनिज्म, लॉकिंग मैकेनिज्म, हाइड्रोलिक सिस्टम, इलेक्ट्रिकल सिस्टम, आदि से बना है। (चित्र 4-1) :

1, संपीड़न बिन असेंबली, कचरा बॉक्स असेंबली घटकों के संपीड़न संचालन को करने के लिए है, संपीड़न बिन कचरा संपीड़न चैनल है, कचरा संपीड़ित भंडारण कंटेनर है।

प्रेशर हेड असेंबली संपीड़न बिन से कचरा बिन में कचरा दबाने के लिए एक दबाव तंत्र है, जो कचरे को प्रभावी ढंग से कुचल और संपीड़ित कर सकता है (चित्र 4-2)।

फ्रंट डोर असेंबली प्रेशर हेड असेंबली और कंप्रेशन सिलेंडर के लिए मेंटेनेंस डोर है, और प्रेशर हेड के बैक कैविटी में कचरे को नियमित रूप से साफ करने के लिए सफाई का दरवाजा भी है।

डिस्चार्ज डोर कूड़ा उठाने के लिए एक उपकरण है।

LYSZ18A अखंड कचरा कम्प्रेसर एक टिपिंग बाल्टी संग्रह और परिवहन मोड का उपयोग करते हैं। टिपिंग मैकेनिज्म कंप्रेसर का फीडिंग डिवाइस है और इसे कंप्रेसर ब्लॉक के सामने स्थापित किया गया है (चित्र 4-3)।

चित्र 4-3 टिपिंग बकेट मैकेनिज्म का योजनाबद्ध आरेख
विद्युत प्रणाली (चित्र 4-4) कंप्रेसर का नियंत्रण केंद्र है। सभी कार्यों को पीएलसी कार्यक्रम द्वारा नियंत्रित किया जाता है, जो निम्नलिखित मुख्य कार्यों को महसूस कर सकता है: (1) हाइड्रोलिक सिस्टम सुरक्षा: जब हाइड्रोलिक सिस्टम तेल का तापमान अधिक होता है, तो सिस्टम स्वचालित रूप से शीतलन प्रणाली शुरू कर देगा। जब तेल का तापमान बहुत कम होता है, तो सिस्टम स्वचालित रूप से हाइड्रोलिक तेल हीटिंग सिस्टम शुरू कर देता है, जब तक कि तेल का तापमान उचित तापमान (वैकल्पिक) तक नहीं बढ़ जाता; (2) स्वचालित संपीड़न चक्र को महसूस किया जा सकता है, जब संपीड़न चक्र बटन दबाते हैं, तो दबाव सिर स्वचालित रूप से संपीड़न कक्ष में आगे और पीछे जा सकता है; (3) स्वत: दोष निदान का एहसास हो सकता है, जब कंप्रेसर सामान्य रूप से काम नहीं कर सकता है, स्वचालित रूप से गलती के कारण का न्याय कर सकता है, और स्क्रीन पर प्रदर्शित कर सकता है; (4) दबाव अलार्म: जब कचरा बॉक्स में कचरा सेट आवश्यकताओं के लिए दबाया जाता है, तो हाइड्रोलिक सिस्टम के दबाव मूल्य का विश्लेषण करके, सुरक्षा, सुरक्षा उपकरण और दक्षता के दृष्टिकोण से, सिस्टम इस समय स्वचालित रूप से अलार्म करेगा।

हाइड्रोलिक सिस्टम (चित्र 4-5): संपूर्ण हाइड्रोलिक पंप स्टेशन दराज प्रकार पंप ब्रैकेट, कॉम्पैक्ट संरचना, ऊर्जा की बचत और पर्यावरण संरक्षण पर स्थापित है। प्रणाली के मुख्य घटक उच्च विश्वसनीयता और कम शोर सुनिश्चित करने के लिए देश और विदेश में प्रसिद्ध ब्रांडों को अपनाते हैं।

चित्र 4-5 हाइड्रोलिक सिस्टम का योजनाबद्ध आरेख

उत्पाद के मुख्य तकनीकी पैरामीटर
तालिका 5-1 LYSZ18A एकीकृत कचरा कंप्रेसर के तकनीकी विनिर्देश

मुख्य लाभ
1, कार्यात्मक विशेषता विश्लेषण
एंटी-रिबाउंड डिवाइस को कंप्रेशन चेंबर में सेट किया गया है, जिसमें कचरा पलटाव को कुचलने और रोकने का कार्य है (चित्र 6-1)।

चित्र 6-1 एंटी-रिबाउंड डिवाइस का योजनाबद्ध आरेख

तीन-चरण बिजली आपूर्ति के चरण अनुक्रम कम्यूटेशन फ़ंक्शन के साथ, बिना रिवायरिंग के मोटर के चरण को बदलना सुविधाजनक और त्वरित है।
एलसीडी डिस्प्ले फ़ंक्शन के साथ, स्क्रीन पर उपकरणों के संचालन को प्रदर्शित कर सकता है, जिसमें शामिल हैं, लेकिन इन तक सीमित नहीं है: गतिशील कचरा राशि प्रदर्शन, गलत संचालन युक्तियाँ, उपकरण चलने की स्थिति, गलती स्व-निदान परिणाम प्रदर्शन, प्रोग्राम समायोजन फ़ंक्शन।
पूर्ण दबाव अलार्म और प्रदर्शन समारोह के साथ।
स्वचालित गर्मी लंपटता और हाइड्रोलिक सिस्टम का हीटिंग फ़ंक्शन (वैकल्पिक)।
तार और स्पर्श के दोहरे नियंत्रण कार्य (वैकल्पिक वायरलेस रिमोट कंट्रोल) (चित्र 6-2)।

चित्र 6-2 टच स्क्रीन, वायर कंट्रोलर और वायरलेस रिमोट कंट्रोल
आपातकालीन रोक नियंत्रण समारोह के साथ।

जब संपीड़न सिर किसी भी स्थिति में होता है, तो यह जबरन प्रारंभिक कार्य बिट पर वापस आ सकता है।

स्वचालित गलती अलार्म और स्वचालित निदान समारोह के साथ।
उपकरण बॉक्स का पिछला दरवाजा हाइड्रोलिक लॉकिंग को अपनाता है। मानक विन्यास: उपकरण बॉक्स के पिछले दरवाजे के उद्घाटन और लॉकिंग को खींचने वाले के हाइड्रोलिक सिस्टम से बल लेकर वियोज्य कचरा ट्रक के कैब में सीधे नियंत्रित किया जा सकता है। वैकल्पिक: यह ट्रॉली के विद्युत नियंत्रण प्रणाली द्वारा संचालित होता है और एक छोटी बिजली इकाई द्वारा संचालित होता है। यह हटाने योग्य कचरा ट्रक (चित्र 6-3) के कैब में बॉक्स के पिछले दरवाजे के खुलने और बंद होने को सीधे नियंत्रित कर सकता है।


डिवाइस में जीपीएस पोजिशनिंग फंक्शन, डेटा ट्रांसमिशन फंक्शन, रिमोट मैनेजमेंट फंक्शन, इंटेलिजेंट सर्विस फंक्शन (वैकल्पिक) है।
2, स्थिरता और विश्वसनीयता का परिचय
2.1, LYSZ18A संपीड़न कक्ष के किनारे और नीचे की प्लेटों को उच्च शक्ति वाले स्टील के साथ 8 मिमी से अधिक या उसके बराबर मोटाई के साथ वेल्डेड किया जाता है।
2.2, LYSZ18A हेड असेंबली के किनारे और नीचे की प्लेटों को 8 मिमी से अधिक या उसके बराबर मोटाई के साथ उच्च शक्ति वाले स्टील से वेल्डेड किया जाता है।
2.3, एक पूरे के रूप में कूड़ेदान एक बड़ी चाप संरचना है, प्लेट की मोटाई 4 मिमी से अधिक या उसके बराबर, सामग्री: Q355B।
2.4, सभी उजागर लौह धातु सतहों को जंग की रोकथाम के साथ इलाज किया जाता है, और कचरे के सीधे संपर्क में स्टील को एसिड अचार, फॉस्फेटिंग और निष्क्रियता के साथ इलाज किया जाता है।
2.5, उपकरण पीएलसी नियंत्रण को अपनाता है, कचरा संपीड़न के भार के अनुसार तेल सिलेंडर के जोर को स्वचालित रूप से समायोजित कर सकता है, ताकि कचरा समान रूप से और कॉम्पैक्ट रूप से बॉक्स में वितरित हो।

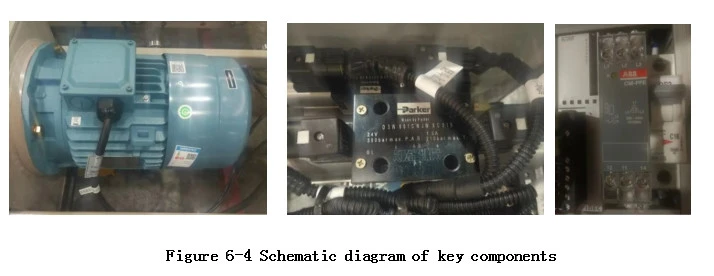

2.6, उपकरण के प्रमुख घटक: हाइड्रोलिक वाल्व ब्लॉक, तेल पंप, मोटर और इलेक्ट्रॉनिक नियंत्रण घटक देश और विदेश में प्रसिद्ध ब्रांडों को अपनाते हैं। प्रमुख विद्युत घटक सीई सुरक्षा मानकों को पूरा करते हैं और वाटरप्रूफ प्लग-इन डिज़ाइन को अपनाते हैं (चित्र 6-4)।

2.7,सभी रोटरी हिंग शाफ्ट विशेष स्व-चिकनाई बीयरिंग या संयुक्त बीयरिंग से बने होते हैं, और सिलेंडर की पिस्टन रॉड सतह को क्रोम के साथ चढ़ाया जाता है, जिसमें कठोर वातावरण में इसकी सेवा जीवन सुनिश्चित करने के लिए मजबूत पहनने के प्रतिरोध और संक्षारण प्रतिरोध होता है।

3, ऊर्जा की बचत और पर्यावरण संरक्षण का परिचय

3.1, छोटा फर्श क्षेत्र, कोई सिविल निर्माण या केवल साधारण सिविल निर्माण, किफायती और व्यावहारिक, लचीला, सभी प्रकार के घरेलू कचरे के संग्रह और हस्तांतरण के लिए उपयुक्त।

3.2, हाथ से आयोजित तार नियंत्रण बटन बॉक्स, ऑपरेटरों के काम के माहौल में प्रभावी ढंग से सुधार करता है।

3.3,पेटेंट अनलोडिंग लॉक तंत्र और सीलिंग संरचना, यह सुनिश्चित करने के लिए कि संपीड़न प्रक्रिया और अपशिष्ट हस्तांतरण प्रक्रिया, कोई सीवेज रिसाव नहीं।

3.4,LYSZ18A एकीकृत कचरा कंप्रेसर एक पंप द्वारा संचालित होता है जब सिस्टम को उच्च दबाव या डबल पंप की आवश्यकता होती है जब सिस्टम को उच्च गति की आवश्यकता होती है, जो कम सिस्टम गर्मी के साथ कुशल और ऊर्जा की बचत होती है।

4, उत्पाद सुविधाएँ और लाभ

4.1,अच्छा पर्यावरण प्रदर्शन, कोई जोखिम नहीं, बिखराव, कचरा डॉकिंग और स्थानांतरण की प्रक्रिया में टपकने की घटना।

4.2LYSZ18A कंप्रेसर हाइड्रोलिक पंप स्टेशन, हमारी कंपनी उच्च दक्षता, ऊर्जा की बचत, डबल पंप के विश्वसनीय प्रदर्शन का उपयोग करती है, घरेलू और विदेशी समान उत्पाद आम तौर पर एक पंप ड्राइव का उपयोग करते हैं।

4.3, कंप्रेसर अनलोडिंग डोर लॉकिंग मैकेनिज्म, घरेलू और विदेशी समान उत्पाद आमतौर पर सीलिंग स्ट्रिप कम्प्रेशन को अपनाते हैं, लॉकिंग मोड को एडजस्ट नहीं किया जा सकता है, हमारी कंपनी सीलिंग स्ट्रिप कम्प्रेशन के एडजस्टेबल क्लीयरेंस लॉकिंग मैकेनिज्म डिजाइन सटीक नियंत्रण का उपयोग करती है। अच्छी सीलिंग (चित्र 6-5)। अनलोडिंग डोर एंटी-डिकॉउलिंग प्रेशर रिलीफ डिवाइस सीलिंग स्ट्रिप (चित्र 6-6) की प्रतिक्रिया बल के कारण होने वाली डिकूपिंग घटना को प्रभावी ढंग से रोकने के लिए एक डबल हाइड्रोलिक लॉक संरचना को अपनाता है।

4.4, LYSZ18A कंप्रेशर्स को कंप्रेशर्स से सीवेज निकालने के लिए प्रत्येक तरफ एक सीवेज आउटलेट के साथ प्रदान किया जाता है (चित्र 6-7)।

चित्र 6-5 लॉकिंग तंत्र का योजनाबद्ध आरेख चित्र 6-6 टेल डोर लॉक डिवाइस के हाइड्रोलिक लॉक का योजनाबद्ध आरेख चित्र 6-7 सीवेज डिस्चार्ज डिवाइस का योजनाबद्ध आरेख

ऑपरेशन प्रक्रिया शुरू की गई है

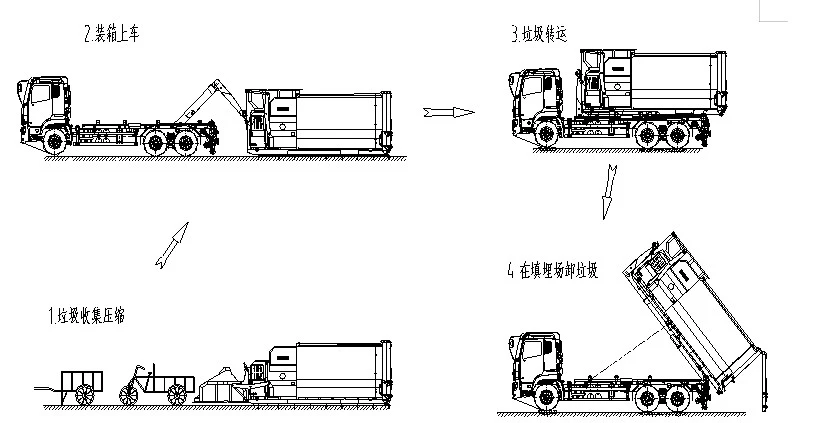

1,LYSZ18A एकीकृत कचरा कंप्रेसर (चित्र 7-1)

चित्र 7-1 LYSZ18A एकीकृत कचरा कंप्रेसर के लिए प्रक्रिया प्रवाह
कचरा संग्रहण और संपीड़न (चित्र 7-2)

मानव स्कूटर, ट्राइसाइकिल या छोटे डंप ट्रक द्वारा कंप्रेसर के लिए कचरा संग्रह करने वाले शहरी निवासियों के बाद, कचरा बाल्टी के कंप्रेसर फीडिंग तंत्र में कचरा, और परिचालन संस्थान कचरा कंप्रेसर संपीड़न कक्ष, संपीड़न चक्र ऑपरेशन बटन डालने के लिए बकवास करेगा। संपीड़न कक्ष में कचरा संकुचित है, पुलिस को पूरी रिपोर्ट तक प्रक्रिया को दोहराएं, ऊपरी हॉपर संपीड़न बिन के ऊपर कवर किया गया है और स्थानांतरण स्थिति में है।
1.2, पैकिंग बस में मिलती है
गाड़ी के अनलोडिंग कचरा ट्रक को कंप्रेसर के सामने डाला जाता है, ताकि पुल आर्म का हुक कंप्रेसर के हुक के साथ संरेखित हो, और गाड़ी के अनलोडिंग कचरा ट्रक को कंप्रेसर को चालू और लॉक करने के लिए संचालित किया जाता है। कंप्रेसर।
1.3, कचरा पारगमन
कचरा से भरे कंप्रेसर को कचरा स्टेशन से बाहर और लैंडफिल या अन्य कचरा निपटान स्थल पर ले जाने के लिए कैरिज रिमूवेबल कचरा ट्रक शुरू करें।
1.4, बूम ट्रक के लैंडफिल या अन्य कचरा निपटान स्थल पर आने के बाद, कंप्रेसर पर अनलोडिंग डोर का लॉक डिवाइस बूम ट्रक के हाइड्रोलिक सिस्टम के माध्यम से ढीला हो जाता है, और फिर बूम के लिफ्टिंग तंत्र को उठाने के लिए संचालित किया जाता है। कंप्रेसर जब तक बॉक्स में कचरा पूरी तरह से डिस्चार्ज नहीं हो जाता।


चित्र 7-3 डंपस्टर उतराई का योजनाबद्ध आरेख

उपकरण स्थापना और पानी और बिजली की आवश्यकताएं
ग्राहक स्थानीय भौगोलिक स्थिति और कचरा निपटान क्षमता के आधार पर कचरा स्टेशन उपकरण और वाहनों के विन्यास का निर्धारण कर सकते हैं। निम्नलिखित आंकड़ा (चित्र 8-1, 8-2) केवल आपके संदर्भ के लिए LYSZ18A एकीकृत कचरा कंप्रेसर का मानक सिंगल-बिट समाधान दिखाता है।
एकल-स्थिति बिजली की आवश्यकताएं: ग्राहक तीन-चरण, पांच-तार, 380V / 10kW बाहरी बिजली की आपूर्ति प्रदान करेगा, जो रिसाव संरक्षण (<30ma में)="" के="" साथ="" संबंधित="" सर्किट="" ब्रेकर="" से="" सुसज्जित="" है।="" बिजली="" आपूर्ति="" और="" कंप्रेसर="" के="" बीच="" की="" दूरी="" 10="" मीटर="" से="" अधिक="" नहीं="" होनी="">
जल स्रोत आवश्यकताएँ: पारंपरिक पानी, न्यूनतम सेवन पाइप 1 इंच है।
भवन की आवश्यकताएं: LYSZ18A की इमारत में न्यूनतम निकासी ऊंचाई 6 मीटर, गेट में न्यूनतम निकासी ऊंचाई 5.5 मीटर और न्यूनतम गेट चौड़ाई 4 मीटर होनी चाहिए।
चित्र और तकनीकी निर्देश केवल उपकरण की स्थापना आवश्यकताओं को दिखाते हैं। डिजाइनर आसपास की परिस्थितियों के अनुसार स्टाफ लाउंज, शौचालय, सीवेज कुओं और अवसादन कुओं जैसी सुविधाओं को डिजाइन कर सकता है। ड्रेजिंग की सुविधा के लिए, यह अनुशंसा की जाती है कि सेप्टिक टैंक को बाहर रखा जाए।
